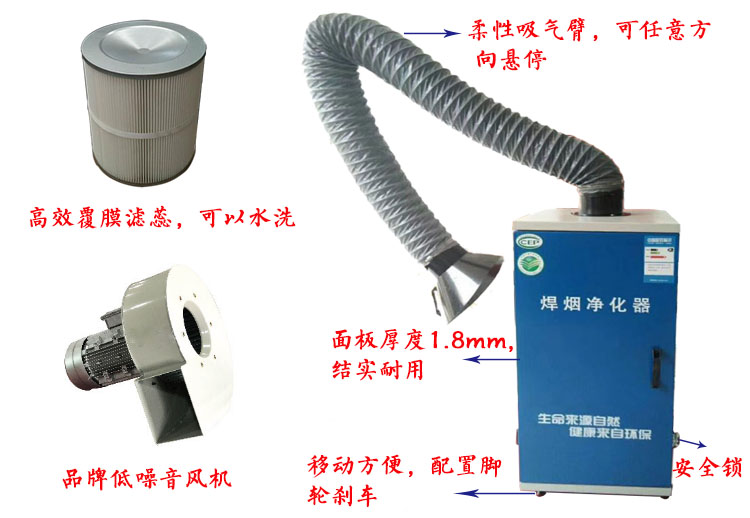

焊接煙塵凈化器是工位除塵的一種。不同于普通工位除塵，煙塵凈化可以不鋪設集中管道，將吸入的煙塵引入過濾系統，過濾后的干凈空氣重新排放到車間，煙塵則沉積到容器。焊接煙塵凈化器由凈化器、吸氣臂和吸氣罩組成，凈化器一般分上中下三箱體，上箱體有引風機、脈沖閥、氣包、脈沖清灰控制儀，中箱體有噴吹管，下箱體為焊煙過濾室，內部有濾筒及活性碳，底部設有積塵斗，積塵斗用于及時收集濾筒下粉塵。焊煙凈化器的清灰方式主要分為手動清灰與自動清灰

    固定濾筒里面安裝噴吹設備，噴吹管的另一端與脈沖閥、控制閥等組成的脈沖控制系統及壓縮空氣儲氣罐相連接，根據規定的時間或阻力值，按自動控制程序進行脈沖噴吹清灰。濾筒多采用外濾式，粉塵被捕集而沉降在濾袋的外側的表面。清灰時的一瞬間，當高速噴射氣流通過濾袋頂端時，能誘導幾倍于噴射氣量的空氣，一起吹向濾袋內部，形成空氣波，使濾袋由上向下產生急劇的膨脹和沖擊振動，產生很強的清落粉塵的作用。脈沖周期可以調整，一般為1分鐘到幾分鐘。

脈沖式焊煙凈化器
