水簾噴漆房一般由室體、水槽、不銹鋼水簾板、水循環系統、抽風過濾系統等部分組成。下面為您分別介紹每個構成部分。
1.水簾噴漆房室體，水簾噴漆房的室體是用來將過噴的漆霧限制在一定范圍內，使漆霧在風機的吸引下流動到漆霧過濾裝置進行處理。室體一般由動壓室、靜壓室和噴漆房體等組成。從供風系統送來的風進入動壓室，使氣流和氣壓分布均勻，再經動壓室下部的袋式過濾器進入靜壓室。使靜壓室的氣流分布更均勻。在靜壓室與噴漆房體之間有整體的支承框架，在它上面鋪上無紡布過濾層。風經過這一過濾層流向噴漆間內更均勻。噴漆房體一側采用鋼化玻璃窗和壁板封閉，室體外側安裝日光燈照明燈箱，燈光通過密封的玻璃窗照射操作區域，操作區域外側設置帶自動關閉器的門。另一側采用壁板封閉，壁板上設檢修門。
噴漆房水簾
2.水槽，它是實現水循環的通路，一般水池、槽鋼，鋼格柵構成。

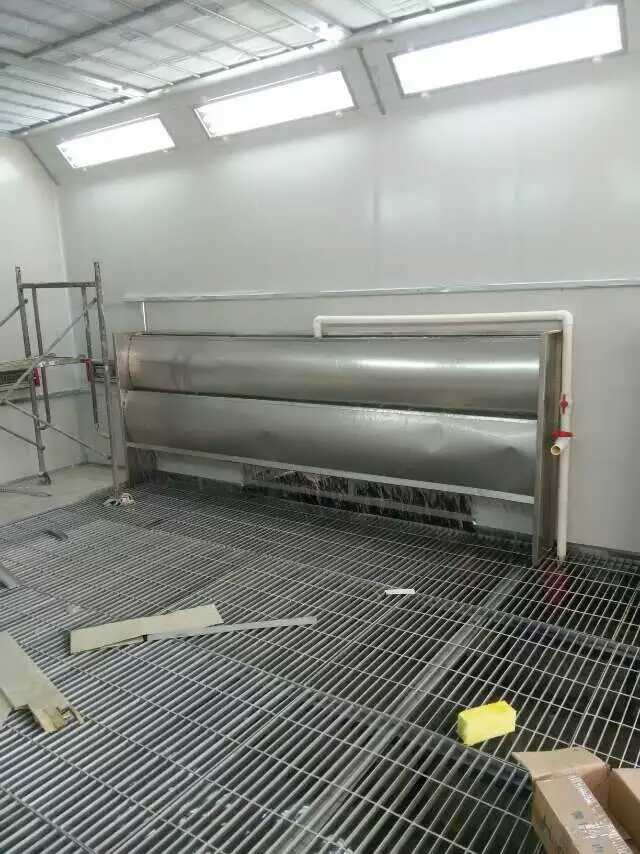

3.不銹鋼水簾板，水簾板是一個比較重要的部件，因為流經水槽的水只有經過水簾板才能形成水簾，水簾板直接決定著形成的水簾的好壞，一般衡量水簾好壞的標準是，要看其是否有干區，是否有水花飛濺，沒有的話才是高質量的水簾，因為干區和飛濺會影響到噴漆的質量。由于水簾板長期接觸水，所以我們一般都選擇不銹鋼材質，不銹鋼標號一般是304的，當然，如果油漆有腐蝕性的話，要根據具體的腐蝕程度來選擇不銹鋼的標號。
水簾柜
4.水循環系統，水循環系統是通過漆霧與水的充分接觸，使空氣中的油漆融入水中，然后通過過濾方式將水中的油漆回收，凈化后的水重新循環使用的一種系統。在水循環系統中將油漆和水分離，一般是通過在循環水池中添加化學藥劑實現，不過對于添加藥劑的時間要嚴格控制，這個時間一般是一定的，一般是水滯留在浮渣區5.5至7分鐘左右。這是因為油漆在池中的含量、槽體截面流速都對化學藥劑的效果有著很大影響。
水簾噴漆房
5.抽風過濾系統，包括送風系統和排風系統，排風系統需要對排出的空氣進行進一步的過濾，但是完全過濾是不可能的，這里有一個相應的標準，就是所排出空氣所含油漆的濃度要低于該油漆燃燒下限的百分之二十五。對于進風系統來說，要求進入新鮮的空氣，這樣才能保證工人的正常工作的需求，不過對于無需人工操作的自動噴漆房來說，空氣是可以利用排風口排出的空氣，也就是說，空氣也是可以循環使用的。除了以上內容外，抽風過濾系統還應該注意空氣的流速，這也是影響噴漆質量的關鍵性因素之一。
噴漆房水旋柜
總結：水簾噴漆房主要由噴漆室體與水簾過濾系統兩部分構成。傳統的水簾噴漆房水簾的凈化效果不高，后面需要接氣旋塔、噴淋塔等設備二次處理噴漆廢氣。現在大部分企業使用氣旋噴漆柜、水旋柜來處理噴漆房廢氣，漆霧處理效率可達90%以上。
